監控拼接屏系統屬于專業的工業級顯示應用，在監控顯示中，通過監控拼接屏可以實時對前端錄像情況同步顯示，從而進行監控或指揮調度，如交通道路、功能活動場合、企業生產等領域很常見，可以讓管理更便捷，指揮更時效、生產更安全。針對不同應用領域，需要設計不同的解決方案，一般而言，硬件設備主要包括以下幾點：

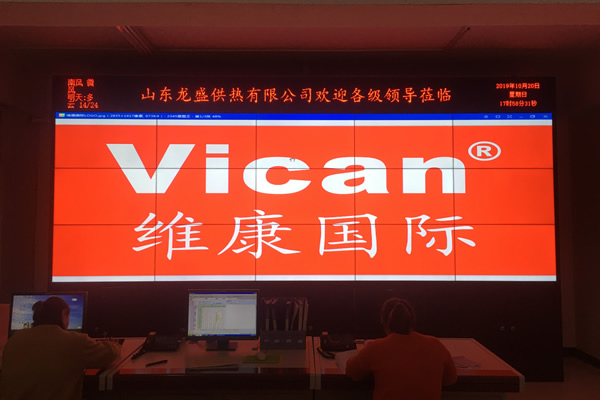

一、監控拼接屏

對于監控顯示終端，基本的要求就是要大屏幕顯示穩定耐用，并且要支持連續開機，因為這類場合為了保證安全，通常需要24小時不間斷的工作模式，需要盡量避免不穩定帶來的檢修與更換等，盡量把后期的顯示影響降低。所以，第一點就是要保證監控顯示屏要達到工業級顯示要求，二是產品質量要極其穩定，售后率要低。同時還要有強大的分割顯示能力，要保證監控畫面的清晰度及信號的分配，據于這幾個要求，目前只有液晶拼接屏可以更好滿足要求。

液晶拼接屏類似于液晶電視的一種工業級顯示屏，尺寸與家用電視相同，大多在46寸、49寸、55寸這三種規格，只不過面板是工業級的，可以支持24小時連續開機，而且正常使用壽命可達到5萬小時以上。另外，液晶拼接屏的邊框更窄，只有幾毫米，這就保證了它在拼接后整個大屏幕的顯示效果，如果需要跨屏顯示圖像，則邊框的影響非常小。

同時，液晶拼接屏在亮度、對比度、分辨率等顯示效果當中具有很多優勢，同時價格便宜，性價比非常高。目前，大多數的監控顯示終端都是使用液晶拼接屏，大家可以根據自己的預算及用途選擇相關的尺寸、拼縫等。

二、前端監控設備

前端用于拍攝的監控攝像機，根據不同的用途選擇相應的型號，比如紅外夜視、像素大小，是用槍機還是球機，網絡還是數字等。

三、解碼平臺

前端監控所拍攝的視頻傳輸?shù)胶蠖撕?，會通過解碼設備上傳到監控拼接屏上顯示出來，它決定了信號的顯示位置以及畫面在一塊屏上的顯示數量，目前可支持64路監控畫面在一塊屏幕上顯示，不過這方案基本沒什么客戶采用，因為分割太小可能會看不清畫面顯示內容，一般采用4分割、9分割及16分割來顯示監控畫面，保證所有的監控畫面可以同時上屏，并且讓整個系統的操作更加簡單。

四、傳輸方式

前端的監控如何傳輸?shù)胶蠖说谋O(jiān)控拼接屏上，需要根據傳輸?shù)木嚯x選擇使用網線還是光纖，一般100米以內可以用網線傳輸，同時要避免信號干擾，如果更遠就需要光纖傳輸。
